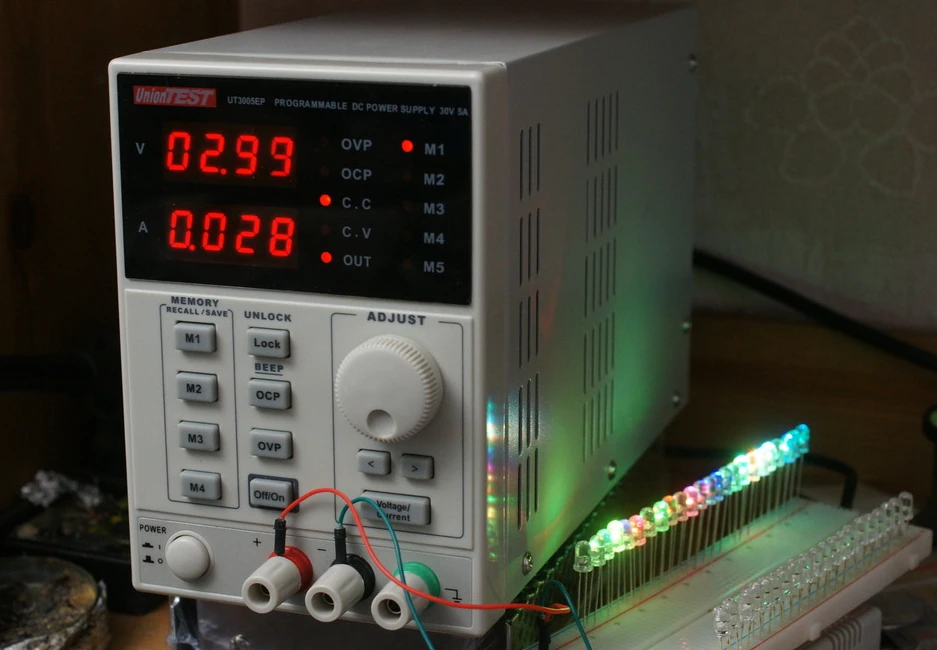

Лабораторный блок питания (ЛБП) – это сердце любой мастерской, источник жизни для разрабатываемых и ремонтируемых устройств. Мы безоговорочно доверяем цифрам на его дисплее, выставляя напряжение и ограничение тока. Однако со временем любой, даже самый качественный прибор, начинает «врать». Компоненты стареют, параметры дрейфуют, и выставленные 5.00 В на выходе могут легко превратиться в 4.82 В или 5.15 В. Такая погрешность может привести к нестабильной работе схемы, ложным выводам при диагностике или, что хуже, к повреждению чувствительных компонентов. Регулярная калибровка – это не причуда перфекциониста, а необходимость для обеспечения повторяемости и надежности вашей работы.
Суть калибровки: что мы настраиваем?
Процесс калибровки лабораторный блок питания сводится к корректировке двух ключевых каналов: измерения и выдачи. Внутри ЛБП существуют отдельные цепи, которые измеряют выходное напряжение и ток, и цепи, которые их формируют. Со временем между ними возникает рассогласование. Задача калибровки – вернуть соответствие между тем, что «думает» блок питания (и показывает на дисплее), и тем, что он реально выдает на клеммы, а также между реальным током в нагрузке и тем, что он отображает.
Подготовка к процессу: что потребуется?
Для самостоятельной калибровки вам понадобится эталонный измерительный прибор, чья точность на порядок выше калибруемого ЛБП. Если точность вашего блока питания составляет 0.1%, то мультиметр для проверки должен иметь точность не хуже 0.01% или выше. Идеальный вариант – это прецизионный мультиметр (например, из серии Keysight 34401A или аналогичный). Также потребуется одна-две мощные нагрузочные резисторы (например, на 10 Ом/25 Вт и 5 Ом/50 Вт) для калибровки канала тока. Понадобятся отвертки для подстроечных резисторов и, что критически важно, схема или сервис-мануал именно на вашу модель ЛБП, так как расположение подстроечников и процедура у разных моделей различаются.
Пошаговая процедура калибровки напряжения
- Прогрев. Включите ЛБП и ваш эталонный мультиметр и дайте им прогреться не менее 30 минут для стабилизации температур.
- Подготовка. Подключите щупы мультиметра непосредственно к выходным клеммам ЛБП, чтобы исключить падение напряжения на проводах. Установите на ЛБП ограничение тока на максимум, чтобы он работал в режиме стабилизации напряжения (CV).
- Калибровка нуля. Сведите напряжение на ЛБП к нулю. Показания мультиметра должны быть близки к нулю. Если в вашей модели есть подстроечник нуля напряжения (V OUT ZERO или аналогичный), отрегулируйте его для минимизации показаний.
- Калибровка диапазона. Выставьте на ЛБП напряжение, близкое к максимальному (например, 30 В для 30-вольтового блока). Сравните с показаниями мультиметра. Найдите подстроечный резистор, отвечающий за диапазон напряжения (V OUT GAIN или CALIBRATION). Аккуратно вращайте его, пока показания ЛБП и мультиметра не совпадут.
- Проверка. Проверьте точность в нескольких точках диапазона (например, 5 В, 12 В, 24 В). Небольшие отклонения теперь будут в пределах нормы.
Пошаговая процедура калибровки тока
- Подготовка цепи. Последовательно с клеммами ЛБП подключите мощный нагрузочный резистор и эталонный амперметр (или используйте функцию измерения тока в вашем мультиметре). Сопротивление резистора должно быть таким, чтобы при максимальном напряжении не превысить его мощность (например, резистор 5 Ом при 30 В создаст ток 6 А, что потребует резистора мощностью не менее 180 Вт – будьте осторожны!).
- Калибровка нуля тока. Установите на ЛБП напряжение около 1 В, а ограничение тока (CC) – на минимум. Вращайте подстроечник нуля тока (I OUT ZERO), пока показания тока на ЛБП не станут минимально возможными (близкими к нулю).
- Калибровка диапазона тока. Увеличьте ограничение тока до значения, близкого к максимальному (например, 4.5 А для 5-амперного блока). Нагрузочный резистор должен быть рассчитан на такой ток. Вращайте подстроечник усиления тока (I OUT GAIN), пока показания на ЛБП не совпадут с показаниями эталонного амперметра.
Когда калибровка бессильна: осознание пределов
Проведя калибровку, вы приводите блок питания в наилучшее состояние, но он не станет идеальным. Останутся шумы, пульсации, неидеальная стабилизация при скачках нагрузки. Если после всех манипуляций точность не улучшается, наблюдаются «прыгающие» значения или нестабильность, проблема может быть в деградировавших компонентах (высохших электролитических конденсаторах, старых операционных усилителях). В этом случае вопрос решается уже ремонтом. Для тех, кто не готов к таким процедурам, лучшим решением будет купить измерительное оборудование – уже откалиброванный и сертифицированный ЛБП от проверенного производителя, с заведомо высокой начальной точностью.
Точность как привычка
Калибровка лабораторного блока питания – это не разовое мероприятие, а элемент культуры работы с измерительной техникой. Планируйте проводить ее раз в год или после любых серьезных механических воздействий на прибор. Эта нехитрая процедура не только повысит качество вашей работы, но и углубит понимание принципов работы источника питания, сделав вас по-настоящему мастером своего дела.
